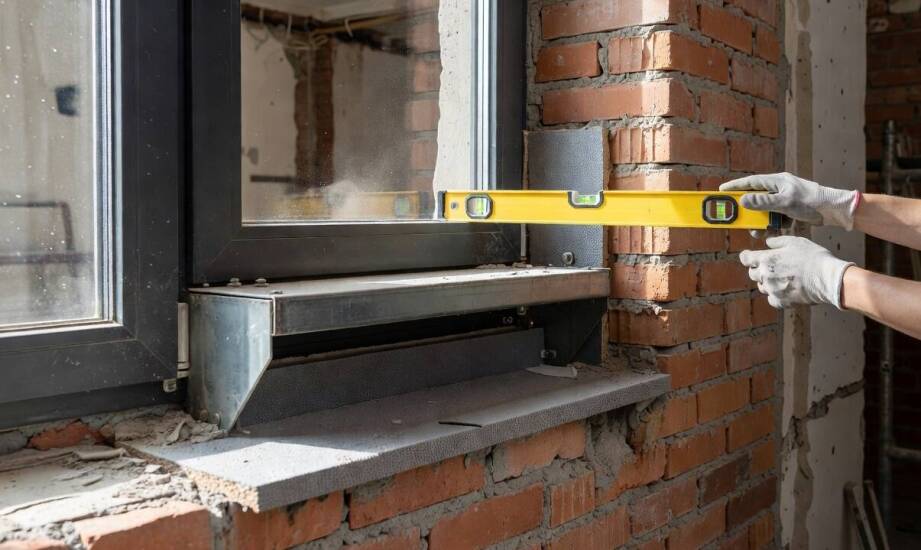

Dlaczego ciężar okna decyduje o wyborze podpór przy osadzeniu w ociepleniu

Przy osadzaniu stolarki poza lico muru decydujące znaczenie ma nie tylko grubość planowanej izolacji termicznej, ale przede wszystkim sumaryczny ciężar ram i pakietów szybowych. Zastosowanie nowoczesnych, energooszczędnych rozwiązań wymaga odpowiedniego podparcia, ponieważ ciężar całego zestawu generuje znaczne obciążenia punktowe na samej krawędzi ściany nośnej. Wieloosobowe ekipy budowlane muszą mierzyć się z coraz masywniejszymi konstrukcjami okiennymi. Typowe okno o wymiarach 1,5 na 1,5 metra, przy zastosowaniu trójszybowych pakietów o podwyższonej izolacyjności, nierzadko waży ponad 80 kilogramów, a w przypadku drzwi tarasowych masa ta znacznie rośnie. Gdy taka konstrukcja zostanie wysunięta o kilkanaście centymetrów poza obrys budynku w celu zniwelowania mostków termicznych, wywołuje siły rzędu kilkudziesięciu do nawet 150 kilogramów na jeden punkt mocowania. Właściwy dobór elementów nośnych, odpowiednie zaplanowanie prac montażowych oraz weryfikacja kondycji podłoża pozwalają uniknąć późniejszych problemów z bezawaryjną eksploatacją ciężkich skrzydeł.

Jak obciążenie okna przenosi się na podpory montażowe

Obciążenia pionowe wynikające z masy własnej konstrukcji oraz siły poziome generowane przez silne parcie wiatru trafiają bezpośrednio z ramy na podpory za pośrednictwem specjalistycznych konsol lub ciągłych ram nośnych. Niewłaściwe rozmieszczenie punktów podparcia prowadzi do niebezpiecznej koncentracji naprężeń, co z czasem niemal zawsze skutkuje opadaniem skrzydła i trwałym rozszczelnieniem całego układu. Dokumentacje techniczne dostarczane przez producentów systemów instalacyjnych określają jedynie orientacyjne wartości nośności poszczególnych elementów. Ostateczna wytrzymałość i stabilność mocowania w dużej mierze zależy od specyfiki materiału ściennego, planowanej głębokości osadzenia oraz całkowitego wysięgu ramy okiennej.

W przypadku mniejszych okien i wysunięcia nieprzekraczającego 120 milimetrów wykonawcy często stosują stalowe konsole punktowe. Pojedynczy element wsporczy tego typu potrafi przenieść znaczne obciążenia, o ile zachowane zostaną rygorystyczne odstępy montażowe, które zazwyczaj nie powinny przekraczać 70 centymetrów wzdłuż krawędzi ramy. Prawidłowo zaplanowany montaż w warstwie ocieplenia przy użyciu tak zwanych ram obwodowych stanowi z kolei optymalne rozwiązanie przy wielkogabarytowych przeszkleniach. Zamknięta, szczelna rama montażowa równomiernie rozkłada siły grawitacyjne i wiatrowe na cały obwód otworu okiennego. Taki mechanizm podparcia pozwala na bezpieczne i długotrwałe osadzenie znacznie cięższych konstrukcji, gwarantując ich użyteczność nawet przy wysunięciu ramy w izolację sięgającym 200 milimetrów.

Rozwiązania dla cięższych okien oraz wyzwania w starym budownictwie

Wysunięcie wielkogabarytowej stolarki głęboko w strefę izolacji termicznej wymusza zastosowanie zaawansowanych systemów, które są kotwione bezpośrednio w twardej i stabilnej części ściany nośnej. Zgodnie z wytycznymi technicznymi, nośność wykorzystywanych konsol zawsze zależy od wielkości wysięgu i całkowitego ciężaru wybranej stolarki okiennej. Proces doboru parametrów nie opiera się na prostych schematach, lecz na dogłębnej analizie fizyki konkretnego rozwiązania. Nowoczesne profile aluminiowe charakteryzują się bardzo wysoką sztywnością przy zachowaniu stosunkowo niewielkich przekrojów. Cieńsza budowa ramy bywa sporym ułatwieniem w wąskich, niestandardowych ościeżach. Z kolei systemy drewniane zachowują się inaczej pod wpływem obciążeń, co ma ścisły związek z zastosowanym gatunkiem surowca oraz wymiarami samej ościeżnicy. Nie istnieje jednak bezpośrednia, uniwersalna reguła mówiąca o tym, że profil drewniany będzie zawsze cięższy od aluminiowego odpowiednika. Końcowa masa zestawu wynika bezpośrednio z wewnętrznej budowy profili, obecności dodatkowych elementów usztywniających oraz powierzchni osadzonego w nich pakietu szybowego.

Kwestie te stają się jeszcze bardziej złożone podczas prowadzonych na szeroką skalę modernizacji historycznej zabudowy miejskiej. W przedwojennych warszawskich kamienicach ekipy techniczne regularnie napotykają mocno nierówne ościeża, całkowicie zaburzoną geometrię otworów oraz stare, osłabione nadproża ceglane. Wyraźnie ograniczona przestrzeń na poprawne, głębokie zakotwienie elementów nośnych wymusza na inżynierach indywidualne przeliczanie parametrów każdego punktu mocowania. Fachowcy reprezentujący firmę Dom Architekta nierzadko stają przed koniecznością zastąpienia standardowych rozwiązań znacznie dłuższymi wspornikami lub dedykowanymi profilami wzmacniającymi całą strukturę muru. Tylko rzetelne i precyzyjne dopasowanie punktów podporu do faktycznej gęstości oraz stabilności ściany chroni nową stolarkę przed stopniową deformacją pod wpływem sił natury i własnej masy.

Kompleksowe podejście do podparcia wielkogabarytowych okien

Ostateczna decyzja o wyborze właściwego systemu podpór wymaga przeprowadzenia wnikliwej oceny warunków technicznych, która znacznie wykracza poza suche dane z katalogów poszczególnych elementów mocujących. Długoletnia trwałość połączenia okna ze ścianą zależy od precyzyjnego zestrojenia masy stolarki, wymaganego wysunięcia w strefę ocieplenia oraz rzeczywistej nośności istniejącego muru. Zastosowanie najgrubszych konsol punktowych lub niezwykle sztywnych ram obwodowych to jedynie instrumenty techniczne. Dają one przewidywalne i w pełni zadowalające rezultaty wyłącznie wtedy, gdy wykonawca starannie zweryfikuje lokalne warunki konstrukcyjne na konkretnym placu budowy.

Szczegółowa inwentaryzacja geometrii otworów okiennych oraz dokładne zbadanie kondycji materiału ściennego przed rozpoczęciem jakichkolwiek prac to klucz do finalnego sukcesu. Pozwala to wyeliminować błędy montażowe, które po kilku latach mogłyby skutkować nieodwracalnym pękaniem warstwy tynkowej i dokuczliwymi nieszczelnościami na styku ramy z murem. Pewne, stabilne oparcie całej bryły okna na dopasowanych mechanicznie konsolach stanowi techniczny fundament. Gwarantuje on, że wielowarstwowe pakiety szybowe oraz precyzyjnie wykonane ramy będą funkcjonować płynnie przez wiele dziesięcioleci, niezależnie od pojawiających się trudności atmosferycznych czy naturalnego osiadania samego budynku.
