Dlaczego grubość blachy zmienia tolerancję i jakość krawędzi po cięciu laserowym

Wyobraź sobie wspornik z blachy stalowej o grubości 3 mm, wycięty laserowo do obudowy maszyny energetycznej. Krawędzie wyglądają gładko, ale po montażu wymiar okazuje się za duży o 0,3 mm i element nie pasuje do zespołu. Tolerancja cięcia laserowego określa maksymalną odchyłkę wymiarową od projektu, a jej wartość zależy od roli detalu w gotowej konstrukcji – w precyzyjnym montażu nawet 0,1 mm robi różnicę.

Jak grubość blachy wpływa na rozkład ciepła i tolerancję wymiarową?

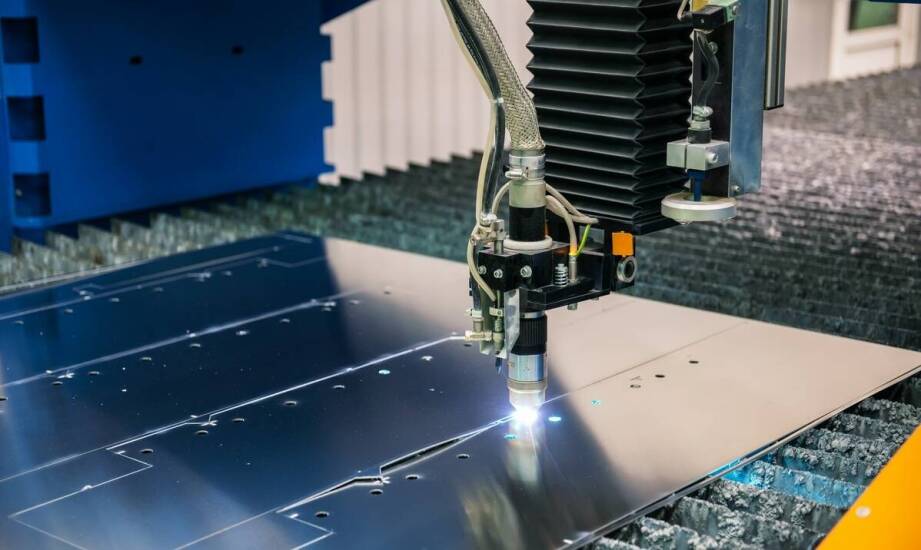

Proces cięcia laserowego polega na błyskawicznym stopieniu i wydmuchaniu materiału za pomocą skupionej wiązki energii i strumienia gazu technicznego. Kluczem do precyzji jest kontrola nad energią cieplną. W przypadku cienkich blach, zwykle o grubości do 1 mm, ciepło jest absorbowane i odprowadzane bardzo szybko. Dzięki temu strefa wpływu ciepła (HAZ), czyli obszar, którego właściwości mechaniczne uległy zmianie, pozostaje niezwykle wąska. To z kolei pozwala uzyskać minimalną szerokość szczeliny cięcia, znaną jako kerf, na poziomie zaledwie 0,1–0,2 mm. W takich warunkach możliwe jest osiągnięcie bardzo wysokiej precyzji, z tolerancją wymiarową rzędu ±0,05–0,1 mm.

Sytuacja komplikuje się wraz ze wzrostem grubości materiału. Aby przepalić blachę o grubości przekraczającej 10 mm, laser musi dostarczyć znacznie więcej energii, a sam proces przebiega wolniej. To sprawia, że ciepło ma więcej czasu na rozprzestrzenienie się w głąb materiału, co poszerza strefę jego wpływu. Kerf rośnie wtedy do 0,4–0,5 mm, a co za tym idzie, spada powtarzalność wymiarów. Przewidywalność procesu staje się mniejsza, a tolerancje mogą wzrosnąć nawet do ±0,5 mm.

Te zależności zostały usystematyzowane w międzynarodowych normach, takich jak ISO 9013. Określa ona dopuszczalne odchyłki dla cięcia termicznego. Zgodnie z nią, parametr prostopadłości i nachylenia krawędzi (Δa) dla blach o grubości 6-10 mm może wynosić już 0,6 mm. Oznacza to, że krawędź nie będzie idealnie prostopadła do powierzchni, co ma kluczowe znaczenie w precyzyjnych zastosowaniach montażowych.

Różnice w chropowatości krawędzi i objawy problemów jakościowych

Poza dokładnością wymiarową, istotnym parametrem jakości jest gładkość krawędzi. Chropowatość powierzchni po cięciu laserowym, mierzona jako współczynnik Ra, zazwyczaj mieści się w zakresie 3,2–12,5 μm. Niższa wartość oznacza gładszą krawędź. Ostateczny wynik zależy nie tylko od grubości blachy, ale również od geometrii wycinanego kształtu. Proste i długie linie cięcia pozwalają na utrzymanie stałej, optymalnej prędkości, co sprzyja odprowadzaniu ciepła i uzyskaniu gładkiej powierzchni.

Wyzwanie pojawia się przy cięciu skomplikowanych wzorów, małych otworów (o średnicy poniżej 5 mm) lub ostrych narożników. W tych miejscach głowica lasera musi zwolnić, co prowadzi do lokalnej kumulacji energii cieplnej. Skoncentrowane ciepło może powodować mikronadtopienia, pogarszając chropowatość i precyzję kształtu. Dlatego profesjonalne usługi cięcia laserowego opierają się na doświadczeniu operatora i zaawansowanym oprogramowaniu, które dobiera parametry dynamicznie do geometrii ścieżki.

Niewłaściwe dostosowanie mocy, prędkości czy ciśnienia gazu do grubości i kształtu detalu prowadzi do widocznych defektów. Najczęstsze objawy przekroczenia norm jakościowych to nadmierny grat (ostra, zastygnięta krawędź na spodzie elementu), widoczne przypalenia lub odbarwienia wzdłuż linii cięcia oraz lekkie odkształcenia termiczne całej blachy. W przypadku złożonych wzorów mogą pojawić się także problemy z geometrią, np. owalizacja małych otworów.

Ostateczna jakość cięcia laserowego zależy więc od precyzyjnego dopasowania parametrów – mocy, rodzaju gazu i prędkości – do grubości materiału, geometrii elementu oraz jego docelowej funkcji. Tylko właściwie skalibrowany proces minimalizuje ryzyko defektów i zapewnia wymaganą powtarzalność w produkcji przemysłowej. Zrozumienie, jak grubość blachy wpływa na fizykę procesu, jest fundamentem, który pozwala świadomie zarządzać jakością i dostarczać komponenty spełniające rygorystyczne wymagania techniczne.
