Jak odczytać oznaczenia portów przed montażem rozdzielacza w układzie stacjonarnym

Błędna identyfikacja portów w komponentach sterujących stanowi najczęstszą przyczynę awarii podczas montażu układów stacjonarnych. W rozbudowanych instalacjach przemysłowych przewody prowadzi się w skomplikowanych trasach na stałych konstrukcjach wsporczych. Ocenianie funkcji poszczególnych wejść wyłącznie na podstawie fizycznego położenia króćców prowadzi zazwyczaj do odwrotnego ruchu siłowników lub całkowitego zablokowania przepływu cieczy roboczej. Precyzyjny odczyt oznaczeń technicznych przed fizycznym wpięciem węży całkowicie eliminuje te ryzyka. Właściwa analiza dokumentacji skraca czas uruchomienia maszyny i chroni wrażliwe elementy przed nagłymi skokami ciśnienia.

Rozpoznawanie portów zasilających i roboczych na korpusie

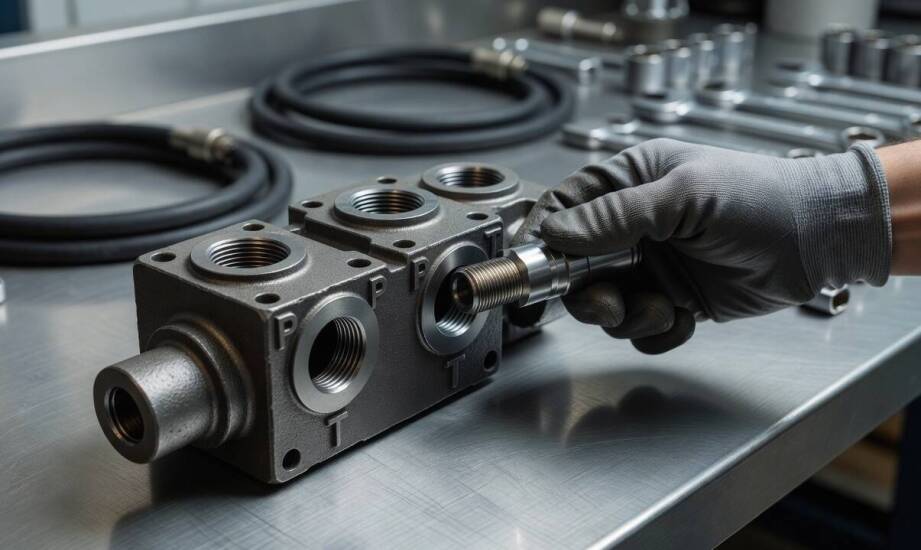

Standardowe oznaczenia literowe wybijane na żeliwnym korpusie zaworu precyzyjnie określają ścieżki przepływu oleju. Port P zawsze odbiera strumień z linii tłocznej pompy, dlatego musi wytrzymywać maksymalne obciążenia generowane w układzie. Litera T wskazuje linię powrotną, która odprowadza przepracowaną ciecz z powrotem do zbiornika. Zrozumienie różnicy między tymi przyłączami ułatwia zaplanowanie, jak podłączyć rozdzielacz hydrauliczny w sposób gwarantujący bezpieczną pracę maszyny. Przepływ kierowany jest następnie do portów roboczych A oraz B, które zasilają komory siłowników lub hydromotorów.

Wymuszenie ruchu elementu wykonawczego zależy od aktualnego położenia wewnętrznego suwaka. Dostarczane przez firmę Insotec przemysłowe zawory sterujące marki Parker Hannifin wykorzystują ustandaryzowane płyty przyłączeniowe CETOP. Zgodność z międzynarodową normą ISO 4401 sprawia, że rozmieszczenie otworów pozostaje identyczne dla danej wielkości nominalnej. Oznaczenia literowe znajdują się zarówno na zaworze, jak i na płycie montażowej, co znacznie ogranicza możliwość pomyłki. Dokumentacja techniczna zawiera szczegółowe schematy graficzne obrazujące połączenia kanałów dla każdego stanu przesterowania cewki. Porównanie symboli z rzeczywistym blokiem zapobiega błędom przy modernizacji maszyn, w których nowsze generacje zaworów mają inny układ wewnętrzny.

Specyfika bloków wielosekcyjnych i bezpieczny montaż

Większe instalacje przemysłowe wykorzystują zintegrowane bloki sterujące kilkoma niezależnymi odbiornikami jednocześnie. W układach wielosekcyjnych ustalenie wspólnego zasilania głównego oraz powrotu wymaga wnikliwej analizy przed rozpoczęciem skręcania poszczególnych modułów. Kolejność wpięcia przewodów decyduje o priorytecie zasilania dla konkretnego siłownika, ponieważ pierwsza sekcja w szeregu zawsze dysponuje najwyższym ciśnieniem. Kolejne elementy wykonawcze mogą odczuwać delikatne spadki wydajności spowodowane naturalnymi oporami przepływu. Projektanci muszą wcześniej określić, które ruchy maszyny będą realizowane równolegle, a które wymagają bezpośredniego połączenia szeregowego.

Zintegrowane płyty kolektorowe ograniczają liczbę zewnętrznych połączeń gwintowanych, minimalizując ryzyko powstawania nieszczelności. Zanim instalacja zostanie zalana olejem, monter musi sprawdzić czystość wszystkich szybkozłączy i usunąć ewentualne zanieczyszczenia stałe. Bezpieczna sekwencja uruchomienia wymaga pracy pompy na minimalnych obrotach, co ułatwia wstępne odpowietrzenie skomplikowanego układu. Powietrze uwięzione w przewodach zostaje wypchnięte do zbiornika poprzez powolne wysunięcie i wsunięcie tłoczysk przy otwartych zaworach przelewowych. Weryfikację szczelności wykonuje się przy znikomym obciążeniu roboczym, diagnozując suche złącza na płytach warstwowych.

Identyfikacja błędów konfiguracyjnych po starcie układu

Niewłaściwa interpretacja grawerunków skutkuje natychmiastowymi anomaliami w funkcjonowaniu stacjonarnego napędu. Podstawowe symptomy błędnego podłączenia obejmują:

• ruch tłoczyska w kierunku całkowicie odwrotnym do intencji operatora,
• brak reakcji mechanizmu pomimo prawidłowego wysterowania elektrozaworów,
• zablokowanie linii powrotnej wywołujące głośną pracę pompy,
• stale otwarty zawór bezpieczeństwa zrzucający nadmiar ciśnienia.

Skrajnie niebezpiecznym zjawiskiem jest błyskawiczne przegrzewanie się medium roboczego. Wynika ono z ciągłego dławienia strumienia w zamkniętych ślepo kanałach lub z pomyłkowego zamienienia wysokociśnieniowego portu P z niskociśnieniowym T. Zauważenie niepokojących objawów wymusza bezwzględne zatrzymanie silnika elektrycznego i odcięcie zasilania maszyny. Pracownik techniczny musi wówczas ponownie zestawić schemat hydrauliczny z rzeczywistymi podłączeniami, analizując każdą linię od agregatu aż do samego odbiornika. Rygorystyczne przestrzeganie oznaczeń gwarantuje długotrwałą eksploatację wszystkich zastosowanych komponentów.
