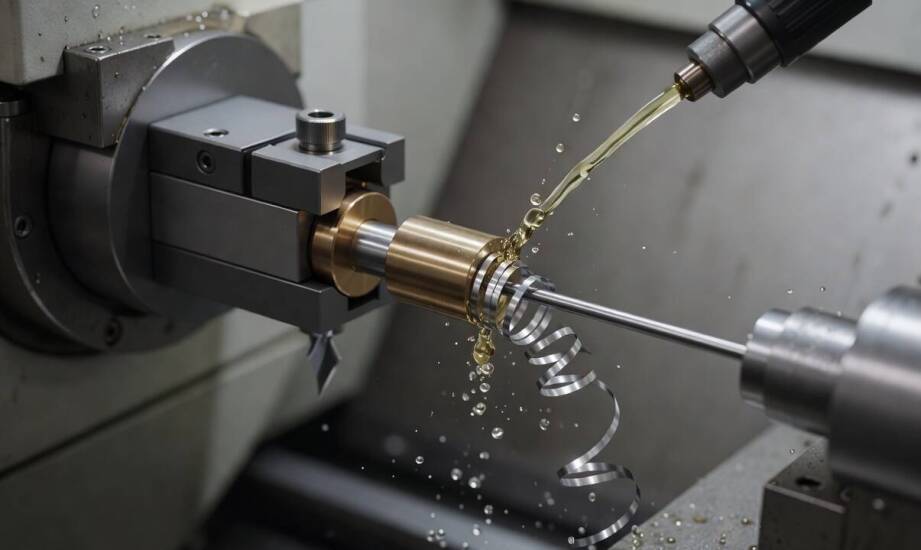

Konstrukcja z ruchomym wrzeciennikiem — dlaczego obróbka smukłych detali z pręta wymaga specyficznej stabilizacji materiału

Podczas toczenia na tradycyjnej tokarce długie i smukłe detale z pręta ulegają zauważalnemu ugięciu pod wpływem sił skrawania. Niepodparty materiał wygina się w swojej środkowej części, co prowadzi do uciążliwych wibracji, błędów geometrycznych i niemożności utrzymania restrykcyjnych tolerancji wymiarowych. Problem ten narasta drastycznie wraz ze zmniejszaniem się średnicy obrabianego wałka. W takich skrajnych przypadkach konstrukcja maszyny z ruchomym wrzeciennikiem i stałą tuleją prowadzącą staje się rozwiązaniem trwale eliminującym problem odkształceń. Zmiana mechaniki podawania materiału pozwala zachować idealną oś obrotu nawet przy bardzo niekorzystnych proporcjach długości do grubości półfabrykatu.

Jak działa układ z przesuwnym wrzeciennikiem i tuleją prowadzącą

W klasycznych obrabiarkach numerycznych narzędzie przemieszcza się wzdłuż osi obracającego się detalu. W maszynach typu szwajcarskiego mechanika pracy ulega całkowitemu odwróceniu. Wrzeciennik główny porusza się w osi Z, podając pręt przez nieruchomą tuleję prowadzącą prosto w pole robocze narzędzi skrawających. Nóż tokarski pracuje w bezpośrednim sąsiedztwie prowadnicy, zazwyczaj w odległości zaledwie 1–3 mm od jej przedniej krawędzi. Tuleja pełni tu rolę niezwykle sztywnej podpory, która stabilizuje obracający się materiał dokładnie w strefie powstawania wióra.

Dzięki takiej konfiguracji sprzętowej skutecznie eliminuje się swobodną długość niepodpartą między szczękami uchwytu a punktem styku z ostrzem. W konwencjonalnych tokarkach to właśnie ten pusty odcinek powoduje ugięcie promieniowe przy proporcjach długości do średnicy przekraczających wartość 3:1. Obróbka tuż przy samej podporze całkowicie usuwa drgania wynikające z działania wektora siły oporu skrawania. Materiał po prostu nie ma fizycznego miejsca na wychylenie ze swojej osi, ponieważ pozostaje zakotwiczony ułamki milimetra od krawędzi pracującego narzędzia.

Taka stabilność kinematyczna układu pozwala osiągać powtarzalne tolerancje rzędu ±0,005–0,025 mm bez konieczności stosowania konika czy powolnych podtrzymek hydraulicznych. Powierzchnia toczonego wałka zachowuje przy tym znakomitą gładkość. Brak mikrowibracji o wysokiej częstotliwości zapobiega powstawaniu falistości i niepożądanych śladów płytki wieloostrzowej na gotowym wyrobie. Warunkiem sukcesu pozostaje jednak perfekcyjne przygotowanie surowca. Zbyt duży luz w przelocie tulei natychmiast doprowadzi do bicia promieniowego, natomiast nadmiernie ciasne pasowanie zablokuje płynny posuw materiału w kierunku wzdłużnym.

Zastosowania produkcyjne i wymagania branż precyzyjnych

Z punktu widzenia nowoczesnej technologii automat wzdłużny CNC obsługuje średnice pręta mieszczące się najczęściej w zakresie od zaledwie kilku do 32 milimetrów. Całkowita długość obróbki pojedynczego detalu nierzadko sięga kilkudziesięciu średnic bazowych. Maszyny tego formatu wykazują najwyższą rentowność przy seriach produkcyjnych liczących od kilkuset do kilkudziesięciu tysięcy sztuk. Wynika to z faktu, że relatywnie długi czas zbrojenia urządzenia rekompensuje się błyskawicznym procesem wytwarzania skomplikowanych brył w jednym nieprzerwanym cyklu.

Kluczowa przewaga tych wyspecjalizowanych obrabiarek opiera się na jednoczesnej pracy kilku grup narzędziowych. Zamiast klasycznej głowicy rewolwerowej bardzo często stosuje się kompaktowe układy w formie listwy liniowej. Konstrukcja modułu roboczego umożliwia synchroniczną obróbkę detalu na wrzecionie głównym oraz przechwytującym. Półfabrykat przechodzi płynnie z jednego uchwytu do drugiego bez zatrzymywania chłodziwa. Takie podejście eliminuje ryzykowne przenoszenie detalu na inne stanowiska obróbcze i drastycznie zmniejsza kumulację błędów pozycjonowania bazy pomiarowej. Oprócz operacji tokarskich maszyny te posiadają zaawansowane możliwości frezarskie. Zintegrowane narzędzia napędzane pozwalają na wykonywanie bocznych otworów poprzecznych czy frezowanie głębokich rowków wpustowych bezpośrednio na wrzecionie.

Zaawansowane ciągi technologiczne trafiają do zakładów przemysłowych dzięki autoryzowanym dystrybutorom. Zespół inżynierów Machine Tools International precyzyjnie dopasowuje wyposażenie obrabiarki do rodzaju i twardości obrabianego stopu. Niezwykle restrykcyjne normy narzucają tu przede wszystkim branże medyczna oraz zaawansowana elektronika. Wymagana gładkość powierzchni detali zależy bezpośrednio od wyeliminowania szkodliwego rezonansu całego układu. Częstym wyzwaniem w sektorze medycznym jest konieczność pracy w trudno skrawalnych stopach tytanu oraz stali nierdzewnej, które generują ogromne ilości ciepła i silne naprężenia.

Wymagające elementy takie jak tytanowe śruby kostne, komponenty implantów ortopedycznych czy miniaturowe piny stykowe do układów scalonych muszą spełniać rygorystyczne tolerancje kilku mikrometrów oraz utrzymywać chropowatość na poziomie Ra 0,4–0,8 µm. Nawet najdrobniejsze drganie wałka podczas toczenia gwintu powoduje mikrouszkodzenia krystalicznej struktury, które bezwzględnie dyskwalifikują element podczas optycznej kontroli jakości.

Parametry graniczne obrabianego detalu wyznaczają technologiczną barierę i wymuszają użycie odpowiedniego parku maszynowego. Gdy stosunek długości do średnicy obrabianego elementu przekracza bezpieczną proporcję 3:1, konwencjonalna tokarka po prostu przestaje gwarantować wymaganą sztywność. Geometria przedmiotu zmusza wówczas inżynierów do zmiany koncepcji podparcia materiału. Przejście na specyficzną kinematykę wyposażoną w stałą prowadnicę pozwala na ciągłą i wysoce precyzyjną produkcję najsmuklejszych komponentów prosto z hutniczego pręta, redukując liczbę braków w partii praktycznie do zera.
