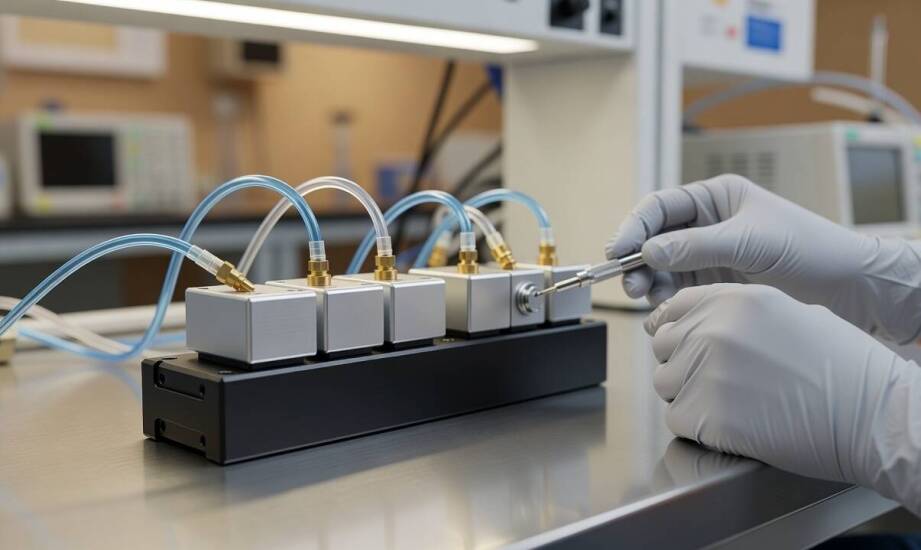

Mechanizm działania zaworów piezoelektrycznych — jak odkształcenie kryształu steruje precyzyjną pneumatyką

Rosnące wymagania zakładów produkcyjnych wobec szybkości i precyzji sterowania przepływem wymuszają poszukiwanie rozwiązań wykraczających poza klasyczne elektrozawory. Tradycyjne zawory elektromagnetyczne napotykują fizyczne ograniczenia wynikające z dużej bezwładności ruchomego metalowego rdzenia oraz ciągłej generacji ciepła przez zasilaną cewkę. Projektanci zaawansowanych maszyn szukają alternatyw gwarantujących ułamkowe czasy reakcji przy jednoczesnym obniżeniu poboru energii. Technologia wykorzystująca właściwości odkształcalnych kryształów odpowiada na te wyzwania, zastępując powolne mechanizmy indukcyjne bezpośrednim przekształcaniem sygnału elektrycznego w fizyczny ruch mechaniczny. Precyzyjna pneumatyka zyskuje dzięki temu nowe możliwości w zakresie błyskawicznego pozycjonowania elementów zamykających.

Mechanizm odwrotnego efektu piezoelektrycznego

Odwrotny efekt piezoelektryczny polega na zmianie wymiarów materiału krystalicznego pod wpływem zewnętrznego pola elektrycznego. Podanie napięcia na strukturę piezoelektryczną wywołuje natychmiastowe, ukierunkowane przesunięcie jonów w jej wewnętrznej sieci krystalicznej. Powstające wewnątrz materiału naprężenie prowadzi do mikroskopijnego wygięcia lub wydłużenia specjalnie zaprojektowanego przetwornika, który funkcjonuje w tym układzie jako bezpośredni element roboczy. Odkształcający się kryształ, bez udziału skomplikowanych przekładni, odsłania lub blokuje kanał przepływu sprężonego powietrza, eliminując konieczność stosowania wrażliwych na zużycie tłoczków i uszczelnień dynamicznych.

Proces ten zachodzi w pełni odwracalnie, co ułatwia zarządzanie cyklami pracy szybkich maszyn. Odcięcie zasilania powoduje natychmiastowy powrót struktury krystalicznej do jej pierwotnego kształtu. Zamknięcie obwodu pneumatycznego następuje samoczynnie, bez udziału dodatkowych sprężyn powrotnych czy mechanicznych siłowników pomocniczych. Zaawansowana technologia piezoelektryczna charakteryzuje się działaniem ściśle proporcjonalnym do podanego napięcia. Różnicowanie wartości sygnału elektrycznego pozwala na bezstopniową zmianę stopnia otwarcia szczeliny przepływowej. Taki mechanizm daje inżynierom możliwość precyzyjnego regulowania ciśnienia oraz natężenia przepływu w skomplikowanych układach automatyki.

Przewagi techniczne i eliminacja ograniczeń cewki

Moduły bazujące na kryształach zachowują się w obwodzie elektrycznym podobnie do klasycznych kondensatorów. Utrzymanie zadanego stanu przełączania nie wymaga ciągłego poboru prądu podtrzymującego, co stanowi fundamentalną różnicę względem tradycyjnych cewek indukcyjnych stosowanych w elektrozaworach. Układ pobiera energię elektryczną wyłącznie w ułamkach sekundy niezbędnych na samą zmianę kształtu kryształu. Całkowite zatrzymanie przepływu prądu w fazie spoczynkowej zapobiega wewnętrznemu nagrzewaniu się komponentów układu sterującego. Brak emisji ciepła chroni wrażliwe media robocze przed degradacją termiczną i eliminuje ryzyko odkształceń sąsiadujących podzespołów w strefach gęstego montażu.

Usunięcie ciężkich metalowych rdzeni oraz wyeliminowanie zjawiska tarcia wewnętrznego pozwalają osiągać czasy przełączania spadające poniżej jednej milisekundy. Zastąpienie miedzianych uzwojeń elektromagnetycznych litym materiałem krystalicznym podnosi również poziom bezpieczeństwa pracy całego układu. Brak klasycznej cewki wyklucza zjawisko iskrzenia w przypadku awarii zasilania lub wewnętrznego zwarcia. Architektura sterująca pozbawiona typowych źródeł zapłonu ułatwia spełnienie rygorystycznych wymogów ochrony przeciwwybuchowej. Taka konstrukcja upraszcza procedury certyfikacyjne i dopuszcza instalację do pracy w strefach objętych dyrektywą ATEX.

Zastosowania w automatyce i systemach próżniowych

Zastąpienie konwencjonalnych cewek przetwornikami krystalicznymi rozwiązuje powszechne problemy konstrukcyjne w maszynach wymagających ekstremalnej miniaturyzacji. Zawory wykorzystujące mechanizm odkształcania kryształu trafiają do urządzeń medycznych, sprzętu laboratoryjnego oraz precyzyjnych systemów techniki próżniowej. Niska masa własna podzespołów oraz brak drgań mechanicznych często determinują skuteczność całego procesu technologicznego. Gęste upakowanie kilkudziesięciu niezależnych układów sterujących na pojedynczej wyspie zaworowej staje się możliwe dzięki zminimalizowanemu zużyciu energii i braku konieczności aktywnego chłodzenia obudowy.

Dostarczaniem takich rozwiązań dla nowoczesnych zakładów przemysłowych zajmuje się ARA Pneumatik, wrocławska spółka specjalizująca się w integracji układów automatyki. Zespół techniczny dobiera siłowniki, wydajną armaturę przemysłową oraz generatory próżni dla przedsiębiorstw produkcyjnych z sektora B2B. Oferta obejmująca podzespoły od takich producentów jak Parker czy Air Torque ułatwia budowę niezawodnych i bezpiecznych linii montażowych. Wdrażanie systemów sterowania pozbawionych tradycyjnych elementów indukcyjnych ogranicza awaryjność węzłów pneumatycznych, poprawiając stabilność działania całego parku maszynowego.
