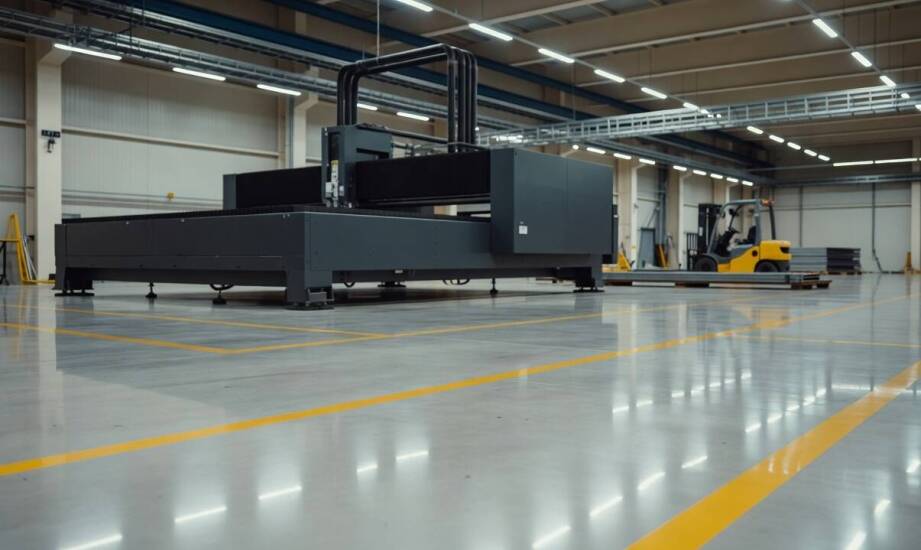

Przygotowanie hali produkcyjnej pod cięcie światłowodowe — ocena posadzki, zasilania i przestrzeni

Rozpoczęcie pracy z zaawansowanymi systemami cięcia metali to proces zaczynający się na długo przed wjazdem maszyny na halę. Instalacja ciężkiego sprzętu w zakładzie wymaga przeprowadzenia szczegółowego audytu środowiska pracy. Trzy kluczowe obszary decydujące o bezawaryjnym rozruchu to nośność posadzki, wydolność zakładowego zasilania oraz przestrzeń przeznaczona na logistykę blach. Pomińcie tych kwestii na etapie planowania często skutkuje przenoszeniem drgań na optykę, spadkami mocy rezonatora lub zatorami na ciągach komunikacyjnych. Prawidłowe przygotowanie infrastruktury stanowi fundament warunkujący wykorzystanie pełnego potencjału szybkich napędów maszyny obróbczej.

Wymagania wobec parametrów posadzki i stabilności sieci

Wysoka dynamika pracy bramy z głowicą tnącą wymusza rygorystyczne podejście do fundamentów. Nośność posadzki powinna wynosić co najmniej 2 t/m², aby trwale utrzymać ciężar samego stołu, korpusu oraz układów towarzyszących. Praktyka techniczna narzuca zastosowanie płyty betonowej klasy B25 lub wyższej o grubości sięgającej od 200 do 300 mm. Wypoziomowanie podłoża z rygorystyczną tolerancją ±10 mm na całej długości instalacji zapobiega przenoszeniu drgań na układ optyczny podczas nagłych zmian kierunku cięcia. Maszynę zawsze kotwi się do posadzki za pomocą dedykowanych śrub fundamentowych. Zabieg ten ogranicza wpływ mikrowstrząsów generowanych przez ogromne przyspieszenia i hamowania osi roboczych. Nawet minimalne odchylenia podłoża powodują odkształcenia ramy i utratę precyzji detali wycinanych z blach.

Drugim krytycznym aspektem instalacyjnym jest odpowiednie zaplecze energetyczne. Wspólna zakładowa sieć elektryczna nierzadko charakteryzuje się nagłymi skokami napięcia przy uruchamianiu innych ciężkich maszyn. Takie wahania stanowią bezpośrednie zagrożenie dla wrażliwego rezonatora i urządzeń chłodzących. Chiller utrzymujący stałą temperaturę diod laserowych wymaga idealnie stabilnego zasilania trójfazowego o wartości 380 V. Standardowe urządzenia o mocy lasera rzędu 3–6 kW pobierają łącznie od 15 do 25 kW, wliczając w to pracę chłodnicy oraz układu odpylającego. Niewystarczająca rezerwa mocy lub spadki napięcia skracają żywotność źródła lasera i prowadzą do przerw w produkcji. Podczas wdrażania technologii CNC wdraża się z tego powodu dodatkowe stabilizatory napięcia separujące układ optyczny od reszty obciążenia hali.

Logistyka zasilania gazem tnącym oraz transportu materiału

Wydajne cięcie czystych krawędzi bez gratu opiera się w głównej mierze na obróbce w osłonie azotu, co kreuje specyficzne wymogi przestrzenne. Taki proces technologiczny wymaga stałego przepływu gazu na poziomie 40–120 m³/h przy zachowaniu wysokiego ciśnienia roboczego rzędu 22–30 bar. O ile przy produkcji jednostkowej sprawdzają się tradycyjne wiązki butli, o tyle przy pracy dwu- lub trzyzmianowej ich pojemność wyczerpuje się w kilka godzin. Przedsiębiorstwa decydują się więc na wyznaczenie na zewnątrz hali miejsca na posadowienie kriogenicznego zbiornika lub instalację wydajnej wytwornicy gazu. Rozbudowa tego segmentu wiąże się z poprowadzeniem rurociągów podających czynnik roboczy prosto do układu dozującego.

Równolegle należy rzetelnie zaplanować ciągi komunikacyjne służące do cyklicznego załadunku i rozładunku ciężkiego materiału. Przemysłowe wycinarki laserowe fiber są zazwyczaj wyposażone w systemy stołów wymiennych skracające czas przestoju między kolejnymi fazami palenia detali. Przestrzeń robocza wokół stołu musi zapewniać całkowicie bezkolizyjny ruch dla wózków widłowych przewożących palety blach. Wyznaczenie szerokich i bezpiecznych alej minimalizuje ryzyko uszkodzeń mechanicznych korpusu podczas manewrowania arkuszami metalu. Specjaliści reprezentujący firmę Maszyny Polskie, która działa jako autoryzowany dystrybutor marki Senfeng Laser Technology, weryfikują takie parametry podczas audytów u producentów z branży motoryzacyjnej i lotniczej. Właściwa odległość od głównych ścieżek transportowych zapobiega krzyżowaniu się dróg sprzętu magazynowego z pracą operatorów obsługujących wyładunek gotowych elementów.

Prawidłowe wpisanie technologii światłowodowej w architekturę zakładu produkcyjnego to działanie zabezpieczające ciągłość całej linii obróbczej. Rygorystyczne wyrównanie i wzmocnienie betonowej płyty fundamentowej skutecznie chroni układ tnący przed mikrowstrząsami. Zagwarantowanie odizolowanego rezerwuaru mocy dla chillera i rezonatora oddala ryzyko przestojów spowodowanych awariami elektronicznymi. Przemyślane wytyczenie korytarzy wokół stołów podawczych utrzymuje stałe tempo wymiany arkuszy, chroniąc harmonogramy przed niepotrzebnymi opóźnieniami logistycznymi na hali.
