Siły elektrodynamiczne podczas zwarcia — jak poprawnie stabilizować kable energetyczne w układzie trójkątnym

Podczas zwarcia w rozbudowanych instalacjach elektroenergetycznych powstają gwałtowne siły elektrodynamiczne, które w ułamku sekundy potrafią zniszczyć nieprawidłowo zabezpieczoną trasę. Parametry fizyczne tego zjawiska robią ogromne wrażenie, ponieważ wartości sił rozrywających osiągają rzędu 10 kN, co odpowiada uderzeniu o masie ponad jednej tony. Tak potężne obciążenie mechaniczne wynika z nagłego oddziaływania pól magnetycznych generowanych przez prądy o ekstremalnie dużym natężeniu. Konsekwencje braku odpowiednich zabezpieczeń to nie tylko wyrwane przewody i zniszczone drabinki, ale przede wszystkim rozległe przerwy w dostawie energii. Bezwzględne mocowanie linii przesyłowych stanowi fundament budowy bezpiecznej infrastruktury krytycznej, szczególnie w obiektach przemysłowych oraz na stacjach transformatorowych.

Mechanizm oddziaływania sił i układ trójkątny

Prądy zwarciowe płynące w sąsiednich żyłach wytwarzają silne pola magnetyczne, które prowadzą do wzajemnego odpychania lub przyciągania się przewodów. Kierunek tego ruchu zależy bezpośrednio od fazy przepływu energii. Kable układane równolegle w jednym rzędzie wykazują ogromną podatność na natychmiastowe odkształcenia, ponieważ ogromna energia uderza prostopadle do ich osi. Takie zjawisko powoduje gwałtowne przemieszczenia całych wiązek, pęknięcia zewnętrznej powłoki izolacyjnej oraz deformację żył roboczych. Zniszczeniu ulegają również same aluminiowe konstrukcje wsporcze, które nie wytrzymują dynamicznego wygięcia materiału.

Inżynierowie projektujący trasy wysokoprądowe rozwiązują ten problem, stosując powszechnie układ trójkątny, nazywany w branży konfiguracją trefoil. Polega on na ułożeniu trzech kabli jednożyłowych w ścisłą wiązkę przypominającą w przekroju równoboczny trójkąt. Geometria tego ułożenia sprawia, że konfiguracja trefoil skutecznie równoważy niszczące siły międzyfazowe podczas awarii zwarciowej. Redukuje to ryzyko wzajemnego uderzania o siebie grubych przewodów i chroni linię przed wyrwaniem z mocowań. W nowoczesnych sieciach średniego i niskiego napięcia układ trójkątny uznaje się za absolutny standard techniczny, doskonały zwłaszcza na ograniczonych przestrzeniach kanałów technologicznych.

Stabilizacja wiązki i parametry mocowań

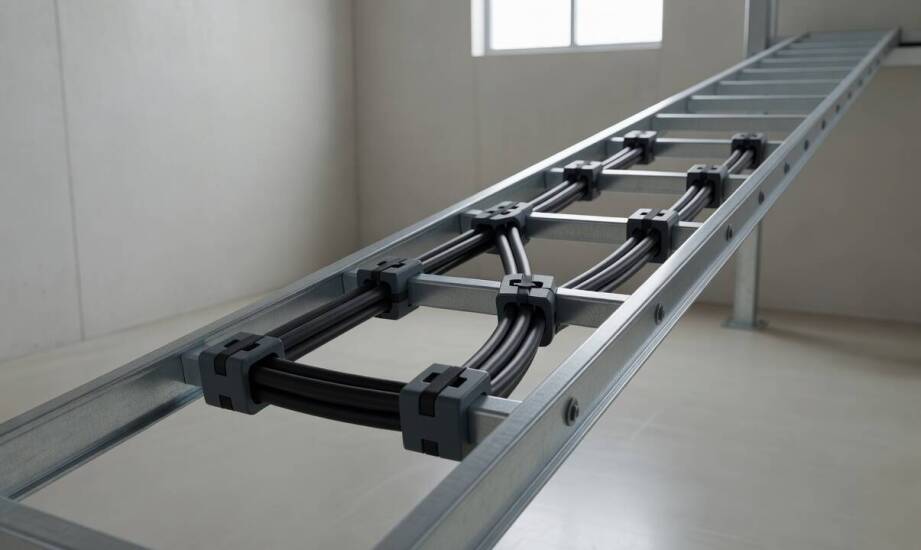

Prawidłowo ułożona koniczynka kablowa wymaga zastosowania odpowiednich klamer zaciskowych. Solidny uchwyt kablowy stabilizuje wielożyłową wiązkę, przejmując całe kinetyczne uderzenie zwarciowe bez miażdżenia delikatnej izolacji z polietylenu usieciowanego. Wysokiej klasy urządzenia mocujące przechodzą rygorystyczne testy w laboratoriach, gdzie bada się ich zachowanie przy pikach prądu przekraczających kilkadziesiąt kiloamperów. Osprzęt dedykowany do trudnych warunków przemysłowych posiada wzmocnioną budowę, co pozwala utrzymać ciężkie przewody na pionowych stelażach. Specjaliści z firmy ENERGOTYTAN, zajmującej się hurtową dostawą profesjonalnego osprzętu elektroenergetycznego, dobierają takie klamry pod kątem specyfikacji technicznej konkretnego projektu.

Kluczowym aspektem montażowym pozostają odstępy między punktami mocowania, decydujące o ostatecznym bezpieczeństwie całej trasy przesyłowej. Zbyt rzadkie rozstawienie punktów stabilizujących wywołuje nadmierne ugięcie ciężkich kabli pod wpływem dynamicznego uderzenia sił magnetycznych. Prowadzi to do powstawania mikropęknięć powłoki ochronnej, a w skrajnych przypadkach powoduje groźne zwarcia wtórne. Zgodnie z wytycznymi branżowymi zalecane maksymalne odległości w poziomie wynoszą 80 cm lub stanowią 20-krotność zewnętrznej średnicy przewodu.

Eksploatacja infrastruktury przesyłowej wiąże się także ze zjawiskiem ciągłego nagrzewania i stygnięcia żył pod wpływem wahań obciążenia. Odpowiednio wyprofilowane wkładki elastyczne w klamrach mocujących zabezpieczają przewód przed przetarciem na skutek rozszerzalności cieplnej materiału. Tworzywa polimerowe cechują się współczynnikiem rozszerzalności rzędu 0,01 procenta na każde 10 stopni Celsjusza wzrostu temperatury. Miękkie wkładki kompensują te naturalne zmiany gabarytów, pozwalając na swobodne ruchy przewodu przy zachowaniu mocnego chwytu.

Właściwe zabezpieczenie kabli energetycznych wymaga dogłębnej analizy środowiska pracy jeszcze na etapie projektowania stacji lub rozdzielnicy. Przed zatwierdzeniem planu inżynier analizuje maksymalną spodziewaną wartość prądu zwarciowego, docelowy układ przestrzenny żył oraz ekstremalne warunki termiczne panujące w danym obiekcie. Instalacje o podwyższonym rygorze bezpieczeństwa, budowane na potrzeby kolejnictwa czy dużych elektrowni, wymuszają wdrożenie systemów o najwyższej certyfikowanej odporności mechanicznej. Kompleksowe podejście do stabilizacji tras gwarantuje bezawaryjną pracę systemu elektroenergetycznego przez dziesiątki lat.
